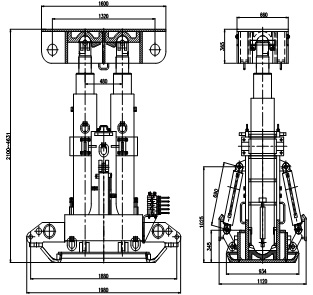

架型：ZQ2000/16/31巷道超前支護裝置
長久以來，煤礦的巷道支護一直慣用人工打單體支柱的方式，雖然作業方式靈活，有利于對局部進行加強支護，但其終究是一種被動的、不安全的支護形式。單體的工作阻力和強度小，作用力集中，容易發生扎底、打滑、彎曲變形等事故。傳統的人工搬運安全性差、勞動強度大、作業人數多 .
目前，國內開發的機械化超前支護設備主要有兩列式、寬體式、滑移式等多種形式，分別適應不同的地質條件；而對于三軟煤層，尤其頂板條件較差的礦區，解決超前支護設備反復支撐頂板的問題，對于巷道的維護起到非常關鍵的作用。
解決巷道支護強度，避免反復主動支護頂板的問題；
各工序?qū)崿F(xiàn)機械化作業，提高效率，減少工人數量和勞動強度。
ZQ2000/16/31巷道超前支護裝置主要技術參數
|
單位 項目 |
技術參數 |
單位 |
技術參數 |
||
|
工作阻力 KN |
2000 |
支架調高范圍 m |
1.6～3.1 |
||
|
初撐力 KN |
1546 |
立柱數量（根） |
1 |
||
|
額定工作壓力MPa |
40.74 |
立柱 |
一級缸/二級缸mm |
φ250/180 |
|
|
泵站壓力MPa |
31.5 |
一級柱/二級柱mm |
φ230/160 |
||
|
支架行程 m |
1.5 |
|
初撐力 KN |
1546 |
|
|
支護強度 MPa |
1.38 |
工作阻力 KN |
2000 |
||
|
對底比壓 MPa |
2.2 |
額定工作液壓MPa |
40.74 |
||
ZQ2000/21/46巷道超前支護裝置主要技術參數
|
單位 項目 |
技術參數 |
單位 |
技術參數 |
||
|
工作阻力 KN |
2000 |
支架調高范圍 m |
2.1～4.6 |
||
|
初撐力 KN |
1546 |
立柱數量（根） |
1 |
||
|
額定工作壓力MPa |
40.74 |
立柱 |
一級缸/二級缸mm |
φ250/180 |
|
|
泵站壓力MPa |
31.5 |
一級柱/二級柱mm |
φ230/160 |
||
|
支架行程 m |
2.5 |
|
初撐力 KN |
1546 |
|
|
支護強度 MPa |
1.38 |
工作阻力 KN |
2000 |
||
|
對底比壓 MPa |
2.2 |
額定工作液壓MPa |
40.74 |
||
架型：ZQ4000/21/46巷道超前支護液壓支架
ZQ4000/21/46巷道超前支護液壓支架主要技術參數
|
單位 項目 |
技術參數 |
單位 |
技術參數 |
||
|
工作阻力 KN |
4000 |
支護強度 MPa |
3.78 |
||
|
初撐力 KN |
3092 |
對底比壓 MPa |
3.59 |
||
|
額定工作壓力MPa |
40.74 |
支架調高范圍 m |
2.1～4.6 |
||
|
泵站壓力MPa |
31.5 |
立柱 |
一級缸/二級缸mm |
φ250/180 |
|
|
支架行程 m |
2.5 |
一級柱/二級柱mm |
φ230/160 |
||
|
立柱數量（根） |
2 |
初撐力 KN |
1546 |
||
|
翻板 |
缸徑/桿徑mm |
φ100/φ70 |
工作阻力 KN |
2000 |
|
|
行程mm |
400 |
額定工作液壓MPa |
40.74 |
||
|
推力/拉力KN |
247/125.7 |
L 行 程mm |
同支架行程 |
||
ZQ4000/16/31巷道超前支護液壓支架主要技術參數
|
單位 項目 |
技術參數 |
單位 |
技術參數 |
||
|
工作阻力 KN |
4000 |
支護強度 MPa |
3.78 |
||
|
初撐力 KN |
3092 |
對底比壓 MPa |
3.59 |
||
|
額定工作壓力MPa |
40.74 |
支架調高范圍 m |
1.6～3.1 |
||
|
泵站壓力MPa |
31.5 |
立柱 |
一級缸/二級缸mm |
φ250/180 |
|
|
支架行程 m |
1.5 |
一級柱/二級柱mm |
φ230/160 |
||
|
立柱數量（根） |
2 |
初撐力 KN |
1546 |
||
|
翻板 |
缸徑/桿徑mm |
φ100/φ70 |
工作阻力 KN |
2000 |
|
|
行程mm |
400 |
額定工作液壓MPa |
40.74 |
||
|
推力/拉力KN |
247/125.7 |
L 行 程mm |
同支架行程 |
||
|
立柱 |
一級缸/二級缸mm |
φ360/φ280 |
|
一級柱/二級柱mm |
φ340/φ260 |
|
|
初撐力 KN |
3206 |
|
|
工作阻力 KN |
3900 |
|
|
額定工作液壓MPa |
38.3 |
|
立柱 |
一級缸/二級缸mm |
φ320/φ230 |
|
一級柱/二級柱mm |
φ290/φ210 |
|
|
初撐力 KN |
2533 |
|
|
工作阻力 KN |
3200 |
|
|
額定工作液壓MPa |
39.8 |
|
立柱 |
一級缸/二級缸mm |
φ280/φ200 |
|
一級柱/二級柱mm |
φ260/φ170 |
|
|
初撐力 KN |
1939 |
|
|
工作阻力 KN |
2500 |
|
|
額定工作液壓MPa |
40.6 |
|
立柱 |
一級缸/二級缸mm |
φ250/φ180 |
|
一級柱/二級柱mm |
φ230/φ160 |
|
|
初撐力 KN |
1546 |
|
|
工作阻力 KN |
2000 |
|
|
額定工作液壓MPa |
40.74 |
|
立柱 |
一級缸/二級缸mm |
φ230/φ180 |
|
一級柱/二級柱mm |
φ220/φ160 |
|
|
初撐力 KN |
1308 |
|
|
工作阻力 KN |
1400 |
|
|
額定工作液壓MPa |
33.7 |
|
立柱 |
一級缸/二級缸mm |
φ210/φ160 |
|
一級柱/二級柱mm |
φ200/φ130 |
|
|
初撐力 KN |
1087 |
|
|
工作阻力 KN |
1400 |
|
|
額定工作液壓MPa |
40.4 |
